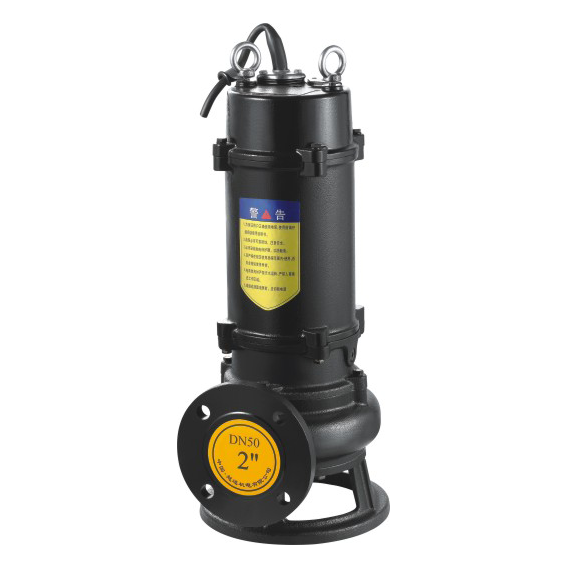

50QW10-10-0.75小型潜水排污泵

50QW10-10-0.75小型潜水排污泵采用国外先进技术,并结合我国水泵使用特点研发出的新一代泵类产品,由于属小型水泵,故流量和扬程会受到一定的限制,它采用了独特叶轮与新型机械密封,与传统的潜水排污泵相比,WQ型潜水排污泵采用的叶轮具有更加出色的过流性,可以有效的提高排污泵的工作效率。且QW排污泵的叶轮经过动静平衡试验,可以使排污泵在运行中无振动情况出现。

50QW10-10-0.75小型潜水排污泵型号解读:

50QW10-10-0.75

50=出口口径(mm)

QW=潜水排污泵

10=流量(m3/h)

10=扬程(m)

0.75=配置电机功率(KW)

(默认状态下没有自动耦合装置,可选择)

    50QW10-10-0.75小型潜水排污泵具有高效节能,防缠绕、不堵塞,能够自动安装及控制的优点,广泛应用与多种行业。主要适用于化工、石油、采矿、造纸、制药行业,以及水泥厂、炼钢厂、电厂、煤炭加工企业的排污,也适用于城市污水处理、市政工程、建筑工地等的带颗粒污水、污物及带腐蚀性介质的污水的处理。


50QW10-10-0.75参数表
DN50型号 流量
(m3/h)
扬程
(M)
功率
(kw)
口径
mm
转速
(r/min)
效率
(%)
使用扬程范围(m)
50QW20-7-0.75 20 7 0.75 50 2900 51 3-7
50QW10-10-0.75 10 10 0.75 50 2900 52 4-10
50QW20-15-1.5 20 15 1.5 50 290 53 6-15
50QW15-25-2.2 15 25 2.2 50 2900 54 10-25
50QW18-30-3 18 30 3 50 2900 55 15-30
50QW40-15-4 40 15 4 50 2900 55 8-15
50QW25-32-5.5 25 32 5.5 50 2900 55 17-32
50QW20-40-7.5 50 20 7.5 50 2900 58 20-40
查看完整的型号参数列表,请点击QW潜水排污泵系列介绍


    50QW10-10-0.75小型潜水排污泵在结构设计的更加紧凑小巧,便于泵的安装与移动,无需建设泵房,降低了工程成本。采用较有特点的水利部件设计,能够有效提高潜水泵的通过能力。此外室内油水探头的设计,可以使排污泵在水进入油室时发出信号,保护排污泵。配备的全自动安全保护控制柜可以对排污泵出现漏水、漏电、过载等情况进行监控。浮球开关的设计可以根据需要的水位变化情况自动控制排污泵的运行和停止。水套式内循环冷动系统的采用则可以使排污泵在无水状态下完全的运行。如配置双导轨自动耦合安装系统,能使排污泵的的安装及维修更加便利。

小型潜水排污泵结构图
1.泵体
2.耐磨耐钝化叶轮、锯齿形切割座
3.油室
4.机械密封
5.油水探头
6.轴承
7.电机部件
8.电机壳
9.信号线
10.电缆线
11.电机上盖
12.浮子开关
13.底座
